安全须知

为了保障您的安全，在安装和使用我司提供的移动通信干扰器之前，强烈建议您仔细阅读并严格遵循以下安全指南：

防烫伤提示：

设备连续运行后，外壳温度可达到约50℃，避免长时间直接接触以防止烫伤。

电源要求：

本设备需接入标准交流电AC220V。请确保电源电压稳定在AC100V至240V之间，频率在50Hz到60Hz范围内。此外，安装地点的电源插座必须具备有效的接地措施，确保与建筑保护地良好连接。

防触电警告：

接触设备内部的电源部件存在触电风险，严禁在未断开电源的情况下进行任何维修或调整操作。

通风散热：
保持设备通风口畅通无阻，避免因过热导致设备性能下降或损坏。

天线检查：
启动设备前，请确认接收天线已正确安装，以保证设备能够正常运作。 通过遵循上述指导原则，您可以有效地减少潜在的安全隐患，确保设备安全稳定地运行。

概 述

随着无线通信技术的飞速发展，手机和WiFi信号已经渗透到工作和生活的每一个角落，这给信息安全带来了前所未有的挑战。特别是在会议室、保密场所等需要高度保密的环境中，手机和其他通信设备的不当使用极易造成敏感信息的泄露。针对这一问题，我们最新研发了第三代移动通信干扰器，该设备不仅能够高效屏蔽手机信号，同时也能阻挡WiFi信号，有效防止因无线通信网络而引起的信息泄露风险。

第三代移动通信干扰器特别加强了对WiFi 2.4G、5.2G及5.8G频段的屏蔽能力。通过精确解调、解码运营商网络的同步、导频及控制信道，设备能够接收并深入分析运营商网络的功率水平、时隙分配以及码道特征。在此基础上，干扰器将对这些关键信道进行重组帧和编码处理，使目标区域内所有手机无法与运营商网络实现正常同步或寻址，彻底中断手机与运营商网络之间的连接。

这一先进技术的应用，不仅大大提升了干扰效果，也为用户提供了更加安全可靠的保密环境。无论是商业谈判还是政府会议，移动通信干扰器都是保护信息安全不可或缺的利器。

工作原理框图

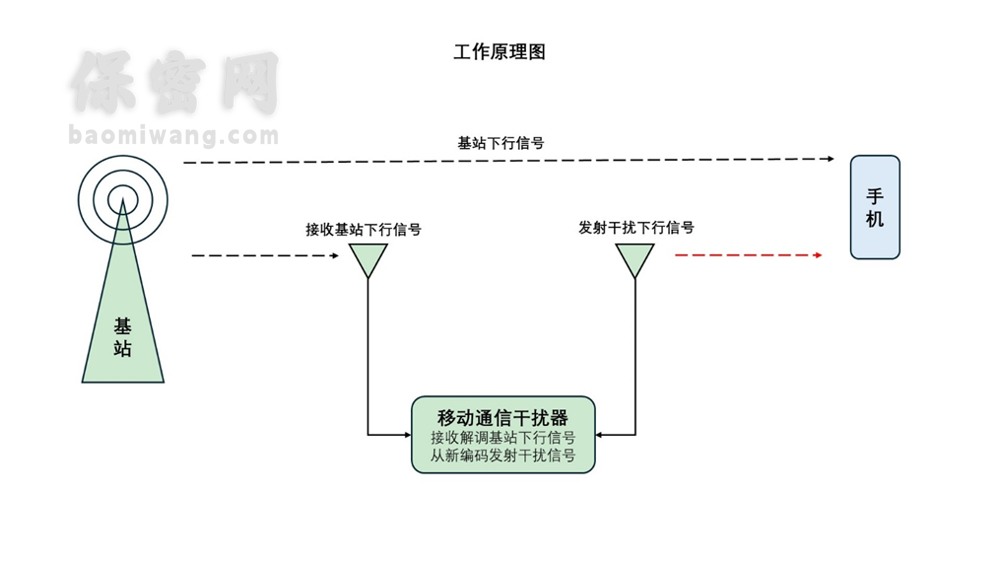

移动通信干扰器工作原理图

1、正常通信状态

在没有干扰器介入的情况下，手机与基站之间建立起稳定的通信连接。基站通过其发射天线向下发送包含各种信息的下行信号，这些信号以特定的频率和编码方式进行传输。手机的通信模块具备与基站相匹配的接收频率和解码机制，能够准确地识别并接收这些下行信号。一旦手机成功接收到基站信号，便会按照通信协议进行解析处理，从而实现顺畅的语音通话、数据传输以及各种移动数据业务，如短信收发、移动互联网访问等。在这个过程中，基站和手机之间的通信链路保持稳定且高效，确保用户能够正常地使用移动通信服务进行各种通信活动。

2、接收基站信号

当部署了干扰器之后，干扰器的工作流程正式启动。其内部的射频接收模块开始进入工作状态，该模块具备高灵敏度的信号接收能力，能够感知周围环境中的无线信号。它会主动扫描并捕捉来自基站的下行信号，这个过程类似于手机接收信号的原理，但干扰器接收信号的目的并非为了建立正常的通信连接，而是为了后续对信号进行详细的分析和处理，以便生成有效的干扰信号。干扰器的射频接收模块会将接收到的基站信号进行初步的滤波和放大处理，去除一些不必要的噪声和干扰成分，然后将经过预处理的信号传输给基带处理模块，为后续的分析与处理步骤做好准备。

3、分析与处理

干扰器内置的基带处理模块是整个干扰器的核心部分之一，它承担着对捕获到的基站信号进行深度解析的重要任务。当接收到来自射频接收模块传输过来的基站信号后，基带处理模块首先会对信号进行解码操作，将其从复杂的调制信号转换为可供进一步分析的原始数据格式。在解码过程中，基带处理模块凭借其内置的先进算法和通信协议解析能力，能够准确地识别出信号中的关键信息，如小区ID、参考信号接收功率（RSRP）、时隙分配信息、码道特征以及各种控制信令等。

基于对这些关键信息的深入分析，干扰器会根据预先设定的干扰策略和算法，生成专门设计用于干扰的信号。这些干扰信号的生成过程涉及到复杂的数学计算和信号处理技术，旨在精确地模仿基站信号的特征，同时又要确保与基站信号之间存在足够的差异，以达到破坏基站与手机之间正常通信链路的目的。具体而言，干扰信号会在频率、时隙、码道等方面与基站信号保持高度的相似性，从而使得手机难以区分干扰信号和正常的基站信号，进而无法正确解析基站发送的控制信号。

4、发射干扰信号

在生成干扰信号后，干扰器的射频发射模块开始发挥作用。该模块会将基带处理模块生成的干扰信号进行进一步的处理，包括调制、功率放大等操作，使其具备足够的发射功率和合适的信号特性，以便能够有效地覆盖目标区域。干扰信号的调制方式会采用与基站信号相似的调制技术，以确保其能够在相同的频段上与基站信号进行有效的竞争和干扰。同时，干扰器会根据目标区域的具体情况，自动调整发射功率和信号的辐射方向，以确保干扰信号能够均匀地覆盖整个目标区域，并且不会对目标区域以外的环境造成不必要的干扰。

5、通信中断

最终，当手机处于干扰器的作用范围内时，它会同时接收到基站信号和干扰器发射的干扰信号。由于干扰信号在多个方面与基站信号具有高度的相似性，手机的通信模块在接收到这些混合信号后，将难以正确地识别和解析基站发送的控制信号。具体来说，干扰信号会干扰手机与基站之间的同步过程，使得手机无法准确地获取基站的时钟信息和帧号，从而导致手机无法与基站实现正常的时隙同步。此外，干扰信号还会影响手机对基站信号的寻址过程，使手机无法正确地识别基站的小区ID和网络标识，进而无法建立与基站的有效通信连接。

在这种情况下，手机将无法完成与基站的同步或寻址过程，语音通话和数据服务也就无法建立或维持。即使手机尝试重新连接基站，由于干扰信号的持续存在，手机仍然无法正常解析基站的控制信号，导致通信连接无法恢复。这样，就实现了有效的通信屏蔽，保护了特定区域内的信息安全。

功能特点

、全自动化调节：

设备可自动检测基站信号变化，并根据需求动态调整干扰参数，实现在超低功耗下的高效干扰，同时避免干扰上行信道。

2、智能管理系统：

内置电源管理和系统管理模块，可远程控制与调试，支持每路信号的输出和功率调节。

3、干扰效率高：
基于数字信令的扰码，可精准覆盖到目标区域的每一个角落，实现高效干扰，干扰有效率可达到99.99%。

4、多制式频段干扰：

可有效干扰GSM/DCS/CDMA/WCDMA/LTE/NR 及2G、3G、4G、5G频段手机信号，以及2.4G、5.2G、5.8G的Wi-Fi信号与蓝牙信号。

5、一体合路功放：

通过一体式合路宽频功放器，将多路信号合并至一个宽频天线，避免信号间的杂散波互相干扰。

6、高增益定向天线：

内置独特设计的多路超宽频高增益定向天线，有效减少对外部区域的信号干扰。

7、优质材料保障：

使用纯铜的高频低阻抗干扰信号屏蔽线与镀金接头，确保信号无损传输并避免电磁干扰。

8、高效率屏蔽：

采用基于数字信令的扰码信号技术，能够精准覆盖目标区域的每一个角落，确保屏蔽效果全面无死角。经测试验证，屏蔽效率可达99.99%，提供最高等级的信号干扰能力。

9、屏蔽边界控制：

采取的是精准覆盖策略，而非传统的广域散射方式。这种技术手段使得设备能够在屏蔽周界的控制上达到极高的精度，其边界控制精度可小于5米，满足了对屏蔽区域精细管理的需求。

10、自适应能力：

干扰器具备智能监测功能，能够感知外部运营商网络参数的变化，并据此自动调整自身的配置参数，以保持与外界网络环境的最佳匹配。这一特性不仅提高了系统的稳定性，也确保了即使在网络条件发生变化时，仍能持续提供可靠的干扰效果。

我们的干扰器不仅能够为用户提供高效、精确的屏蔽解决方案，还能灵活应对各种复杂的网络环境，确保在不同场景下的应用都能达到预期的干扰效果。

频段与制式：

电气性能：

配置性能：

结构性能：

环境性能

移动通信干扰器外观及接口说明

（图一） 设备外观正面与背面，天线罩，散热孔，散热背板，扫频天线。

图二）底部固定与风扇，2个风扇进风孔，2个M8的固定螺丝孔

（图三）MSA内孔天线罩座，安装接收天线。

（图四）扫频接收天线

（图五）指示灯与开关接口说明

1、ANT： MSA内扣天线罩座，安装接收天线。

2、RUN：设备运行指示灯，工作状态绿灯亮。

3、SYNC：扫频状态指示绿灯，扫频完成绿灯亮。

4、NO/OFF：电源开关，按下开启，红灯亮。

5、OMT：调试网口，连接至电脑网口。

6、PWR：电源插座，接入DC 28V ，2芯航空插座。

1、安装准备

为了确保设备能够顺利运行并方便后期维护，需要充分了解设备的安装流程、结构特点及调试步骤等相关信息，这有助于在未来进行有效的设备管理和故障排除。

2、电源要求

电源类型：本设备可以采用交流电或直流供电工作。

电源确认：在设备安装和首次开启之前，必须确保接入的电源符合规格要求，并且接线正确。如果电源不符合标准或接线错误，可能会导致设备无法正常工作，甚至造成设备损坏。

3、电源参数：请务必核实交流电源的额定电压范围应在AC100~240V之间，额定频率范围应在50Hz~60Hz 内。使用DC直流28V电源供电时，输出电流应不小于9Ah。

正确的电源设置是保证设备稳定运行的基础，因此严格按照上述要求进行电源连接，以避免不必要的问题发生。在完成所有准备工作后，再进行设备的安装和调试，确保一切就绪后再行开启设备。

本设备为支架式安装产品，设备可以安装在地面三角支架上或墙壁支架上。选择合适的安装方式对于确保其最佳性能至关重要。在安装过程中，请严格遵守以下注意事项：

4.1、      地面三角支架安装：若选择三角支架安装，建议安装高度为1.5至2米，第一步将3根支脚打开，调整到中间3个固定拉条水平为佳，然后拧紧螺丝固定3个脚。第二步调整高度，将伸缩管拉伸至合适高度后，将固定锁杆插入孔中，然后拧紧2个锁紧螺丝。第三步将干扰器与托板固定好后，支架管插入托盘固定孔内，然后拧紧螺丝固定住。根据安放位置调整干扰器天线对准的方向，水平70度，垂直65度确保能够覆盖到全部区域。

4.2、      壁挂支架安装：若选择壁挂安装，设备的高度应保持在2.0至2.5米之间（预留天为空25厘米，避免天线顶到棚顶），将附带的固定支架安装到墙壁上，需要打孔安装附带4颗膨胀螺丝。将干扰器与托板固定好后，支架管插入托盘固定孔内，然后拧紧螺丝固定住。根据安放位置和高度调整干扰器天线对准的方向，水平70度，垂直65度（上下角度微调）确保能够覆盖到全部区域。

4.3、      托盘安装固定：将随机附带的2个M8螺丝和垫片按下图方式固定，居中固定，尽量不要左右偏移，用附带的6角扳手拧紧螺丝，避免松动脱落。

4.4、      扫频天线安装：将扫频天线顺时针方向拧到天线座上，确保拧紧不会松动脱落。

4.5、       安装位置选择：

宏站覆盖场景：在没有室内信号分布覆盖系统、仅有宏基站（铁塔基站或楼顶基站）覆盖的场景中，设备应靠近窗户安装选择手机信号最强的地方，发射天线对准需要信号干扰控制的区域。

室内分布系统场景：在有室内分布系统的场景中，设备发射天线应背对室内分布天线的方向对准需要信号干扰控制的区域。（通常室内分布天线会隐藏在棚顶内部或裸露在棚顶上，白色的蘑菇头天线）

4.6、       连接电源：将3芯插头电源线品字插头插入电源适配器插孔内，再将航空电源插头插入连接到干扰器的电源插座（方向不对则插不进去），拧紧螺丝避免脱落。最后将电源插头插入220V插座。

4.7、      调试网线连接：将网线一头插入设备的调试网口，另一头插入电脑或交换机的网口，确保不虚插，拉扯不掉即可。

4.8、      注意事项：

障碍遮挡：设备发射天线正前方1米内不应有任何金属物体遮挡，确保发射天线能够直接对准需要控制的信号区域。

防潮防湿：本产品应避免安装在潮湿或可能遭受雨淋的地方，以防止设备损坏。

保持通风：设备的风扇进风口和侧面的出风口不应有物体遮挡，确保良好的空气流通。机箱背部和侧面距离墙壁或其他设备的距离应不小于0.1米，以利于散热。

遵循以上安装指南，可以确保设备在最佳状态下运行，同时延长其使用寿命。如有任何疑问或需要进一步的帮助，请随时联系技术支持团队。

干扰器开机：

在确保AC220V电源插头插好，电源适配器绿灯亮起，干扰器DC28V航空插头拧好后，按下开机键。开机键按下后红灯亮起，干扰器进入启动状态，等待210秒后运行灯和扫频绿灯亮起，过程中2个灯会偶尔闪一下，此时设备进入正式工作状态。

将干扰器与电脑连接，电脑网络灯亮起，将干扰器与电脑配置在同一局域网段内。

ZMA-MCJ1W型设备调试设置：主板IP 192.168.3.101，从板IP 192.168.3.102。

ZMA-MCJ2W型设备调试设置：主板IP 192.168.3.201，从板IP 192.168.3.202。

设置网络方法：

网络和Internet——高级网络设置——更多适配器选项——编辑——Internet 协议版本4(TCP/IPv4)——属性——使用下面IP地址：192.168.3.100，——子网掩码：255.255.255.0，高级TCP/IP——添加IP——192.168.3.147和100.0.0.147——确定——完成网络配置。

 （电脑需要添加网段如上图）

调试软件启动运行：将调试软件解压到电脑任意磁盘内，打开移动通信干扰器管理软件文件夹，双击运行移动通信干扰器管理软件.exe （6载波基带板控制管理软件2.3）文件，进入软件界面。

ZMA-MCJ1W型运行状态参数查询：

左侧IP列表选择192.168.3.101，然后点击-查询全部，结果显示：设备正常工作

左侧IP列表选择192.168.3.102，然后点击-查询全部，结果显示：设备正常工作

干扰器运行状态查询完毕。
ZMA-MCJ2W型运行状态参数查询：

左侧IP列表选择192.168.3.201，然后点击-查询全部，结果显示：设备正常工作

左侧IP列表选择192.168.3.202，然后点击-查询全部，结果显示：设备正常工作

干扰器运行状态查询完毕。

 192.168.3.201（主板）或选择192.168.3.202（从板）设备出厂时已经调试配置完毕，不要改变现有配置参数，调试配置只在设备干扰效果不佳时进行配置。

查询全部一键查询所有可以查询的参数项目内容，也可以单独查询某项参数，点击相应的查询即可。

扫频结果查询：扫频结果对干扰器的有效屏蔽至关重要，点击“查询”即可查看干扰器开机过程中扫描到的附近所有基站下行信号，通过信号精准的配置干扰频点和功率。数据解读：例如+LTE（制式）,8（band号），2（频点数量）,939000（频点KHz）,138（编号）,-56（信号轻度db）,951600（频点KHz）,45（编号）,-63（信号轻度db）。

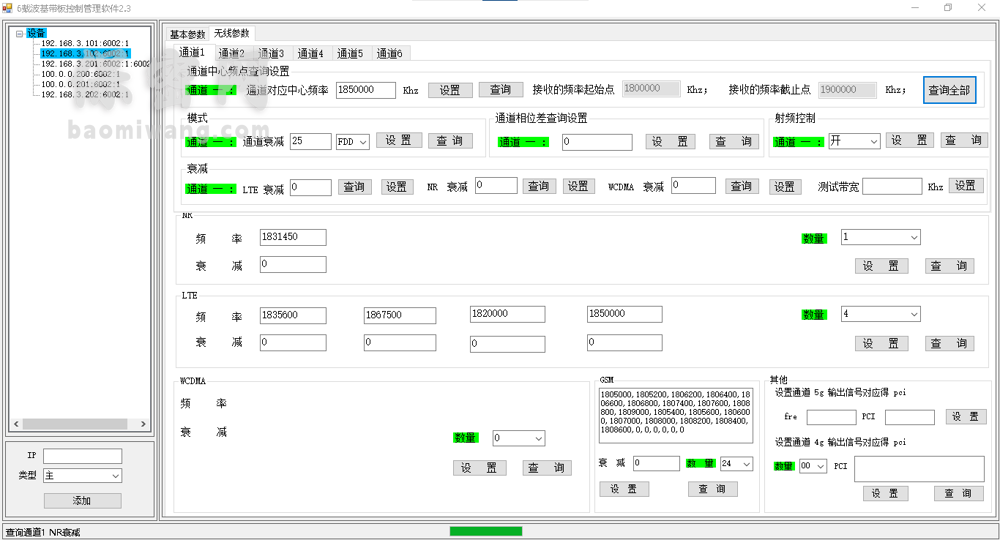

从板1通道

当发现不能手机信号没有被干扰掉，还能打电话或上网时，就应该来查询扫频结果，看扫描到的频点是否在通道的干扰频点范围内，如果没有，就将频点加入到相应的制式频点内。

WiFi及功放控制：

主板：192.168.3.101或201，可以开启或关闭WiFi，选择输出高（开启WiFi干扰）输出低（关闭WiFi干扰）——设置——查询确认状态。

从板：192.168.3.102或202，可以开启或关闭功放，选择输出高（开启功放输出）输出低（关闭功放输出）——设置——查询确认状态。

通道参数查询设置：

ZMA-MCJ-1W/通道频点功率衰减配置

ZMA-MCJ-2W通道频点功率衰减配置

通道1至通道4，每个通道最多支持5个频点并发，最大频宽100MHz，通道5至通道6每个通道最多支持2个频点并发，最大频宽40 MHz。

此表格展示了主板与从板对应的通道频段。若需增加或删减频点，请参照表中对应的通道频段进行设置。例如，如需增加频点1867500，该频点位于从板通道1的频段范围内，此时应点击从板IP（192.168.3.102或202），然后选择“查询全部”。

控制管理软件界面如下图：

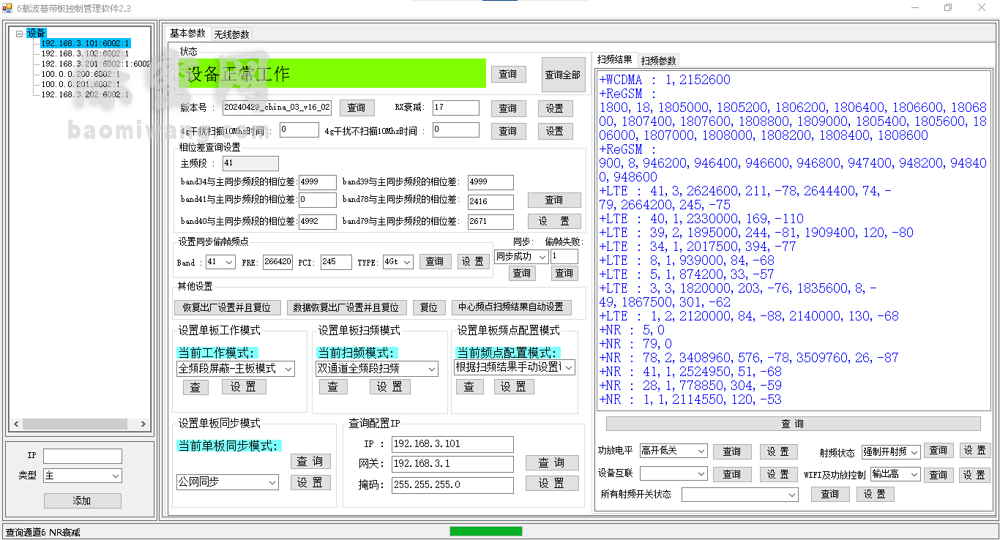

主板主页

由于1867500属于LTE制式，因此应在对应的制式处点击数量列表。如果当前已有3个频点，则选择4以新增一个频率框，并将新频点添加进去。注意，输入的位数不能少。完成输入后，点击“设置”键确认，再点击“查询”键查看是否设置成功。通道1至4最多支持5个频点并发（NR、LTE和WCDMA合计不超过5个频点）。建议根据扫频结果调整频点，将不存在于扫频结果中的频点删除，以减少功率损耗。

当所有扫频结果中的频点都已设置到对应通道的制式内，但手机信号仍然无法被干扰，或者时有时无地受到干扰，这可能意味着该频段中某个频点的信号功率较强。此时，我们可以通过调整通道衰减来增强该通道的发射功率。具体操作是找到“通道：功率衰减”，查看并记录框内的数值，然后将该数值减去3后点击“设置”，再点击“查询”确认是否修改成功。这样，该通道的功率将增加3dB；反之，如果数值增加3，则代表功率降低3dB。请注意，衰减数值的减少实际上会增加功率，而增加则会降低功率。

为了更精确地设置，还可以针对特定制式和单个频点进行功率调整。例如，在通道一中，可以对LTE和NR等制式进行衰减设置，也可以对特定频点进行衰减。在频率框下方的衰减框内输入数值即可实现对该频点的衰减设置（0表示不衰减），数值越大表示衰减功率越大，最大不超过25dB。建议衰减数值调整在3dB以内，微调建议每次调整1dB。完成设置后，再次点击“设置”并点击“查询”确认是否成功。

 请务必注意！不要更改通道对应的中心频率，否则可能会导致频宽不足或偏移，从而影响干扰效果。

注意：会前调试与会中调试，开会前会场人数较少，基站频点较少，如果会场人数超过80人，基站会增加新的频点，这时就需要将新的频点加入干扰器，重复之前的测试步骤，直到全部干扰无遗漏。

现场测试软件推荐：CellularZ

CellularZ 是一款功能强大的软件，专注于电信小区、信号质量、WiFi 信息以及信道查看等领域，其主要功能涵盖以下几个方面：

1.       双卡手机网络信息查看：能够精准呈现 SIM 卡信息、服务小区信息、服务小区信号质量等关键数据。部分手机还可获取邻小区信息，为用户提供更全面的网络环境洞察。

2.       WIFI 信息检测：可展示已连接的 WIFI 信息、附近 WIFI 列表，并明确 WIFI 信道（包含 2.4GHz 及 5GHz 信道），助力用户全面了解周边无线网络状况。

3.       当前位置信息定位：显示定位卫星数量和信号强度，确保位置信息的精准性与可靠性，为后续测试提供准确的地理位置依据。

4.       设备信息整合：提供电池信息、硬件信息以及系统信息等详细内容，方便用户对设备状态进行全面把控。

5.       速度测试功能：通过专业的速度测试工具，准确评估网络速度，为用户衡量网络性能提供有力支持。

6.       测试轨迹与室内覆盖分析：记录测试轨迹，深入分析室内网络覆盖情况，帮助用户直观了解不同区域的网络信号分布与强度变化。

若要验证移动通信干扰器的干扰效果，可按以下步骤操作：

·       软件安装：扫描二维码或前往应用市场下载安装 CellularZ（仅支持安卓系统手机）。

·       数据查看：打开软件后，重点关注如下数据：

o   小区类型：包括 GSM、CDMA、WCDMA、LTE、NR 等，明确了当前手机所连接网络的类型。

o   RFEQ（频点）：例如 2524.95MHZ，此为当前手机所在网络的频点。若开启干扰器后手机仍能正常通话或上网，需留意此处显示的频率，并将其添加至相应的频段制式（如 LTE 或 NR）中。

o   信号强度（SS RSRP）：如 -84，代表当前基站下行信号强度，是判断信号强弱的重要指标。

 为验证是否完全干扰所有手机信号，需使用移动、联通、电信的手机卡进行实际干扰效果测试。具体操作如下：将测试手机分别放置在场所的 4 个角和中间位置进行测试，观察各运营商的信号状态。若有某个运营商的信号未被干扰，则将其频点添加至对应的频段制式内。

产品包装

1. 特制包装箱：

  使用坚固的铝合金制作，确保包装箱具有足够的强度，能够承受运输过程中的压力。

  内部填充高密度泡沫确保设备在箱内固定，减少震动和冲击的影响。

2. 减震及三防措施：

  减震：设备镶嵌在加强泡沫塑料槽中，确保设备在运输过程中不会发生移动或碰撞。

  防水：设备使用防水材料包裹设备，并确保包装箱密封良好，防止水分渗入。

  防尘：包装箱密封严密，避免灰尘进入。

  防潮：在包装箱内放置适量的干燥剂，防止湿气影响设备性能。

3. 标识：

  外包装箱上清晰标注以下信息：

    产品名称：移动通信干扰器

产品型号：ZMA-MCJ1W/2W

CMIIT ID：25Z11CD5R299

设备编号：2025A1001

    注意事项：如“小心轻放”、“请勿倒置”、“防潮”、“防压”等。

4. 包装箱内资料：

  用户手册：详细说明设备的功能、操作方法、安全注意事项等。

  装箱清单：列出箱内所有配件及数量，包括电源适配器、天线、连接线等。

  检验合格证：证明设备已通过质量检测，符合出厂标准。

  出厂检验报告：提供详细的检测数据和结果。

  产品保修卡：说明保修政策和服务承诺。

运输说明

1. 搬运：

  搬运时应轻拿轻放，避免剧烈震动和碰撞。

  建议使用手推车或板车等工具进行搬运，确保设备安全。

2. 运输方式：

  选择可靠的物流公司，确保运输过程中的安全性。

  避免长时间暴露在极端温度下，如高温或低温环境。

  尽量避免雨天运输，确保包装箱干燥。

3. 运输保险：

  建议为高价值设备购买运输保险，以防万一发生意外损失。

存储说明

1. 存储环境：

  存放在干燥、通风、阴凉的环境中，避免阳光直射。

  温度范围：-10°C 至 50°C。

  湿度范围：20% 至 80% RH（相对湿度）。

2. 堆放：

  堆放层数不宜过高，避免底层包装箱受到过大的压力。

  堆放时应确保包装箱整齐、稳固，避免倒塌。

3. 定期检查：

  定期检查包装箱的完整性和密封性，确保没有破损或受潮现象。

  如发现异常，应及时处理并重新包装。

4. 标签：

  在存储区域明显位置张贴警示标签，提醒工作人员注意保管。

通过以上包装、运输和存储措施，可以有效保证移动通信干扰器的安全性和性能，确保设备在到达客户手中时处于最佳状态。
